我們從經驗中學到,在開始生產之前,需要考慮一些重要的設計元素。這些可以改善零件的可模制性,并最終減少生產中出現打ic,裝飾缺陷和其他問題的機會。

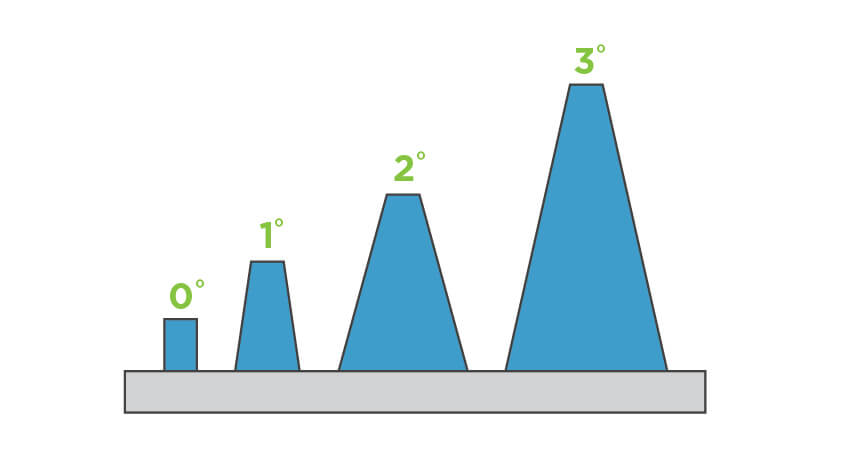

拔模有助于零件從模具中脫模。此處顯示了不同程度的吃水深度。

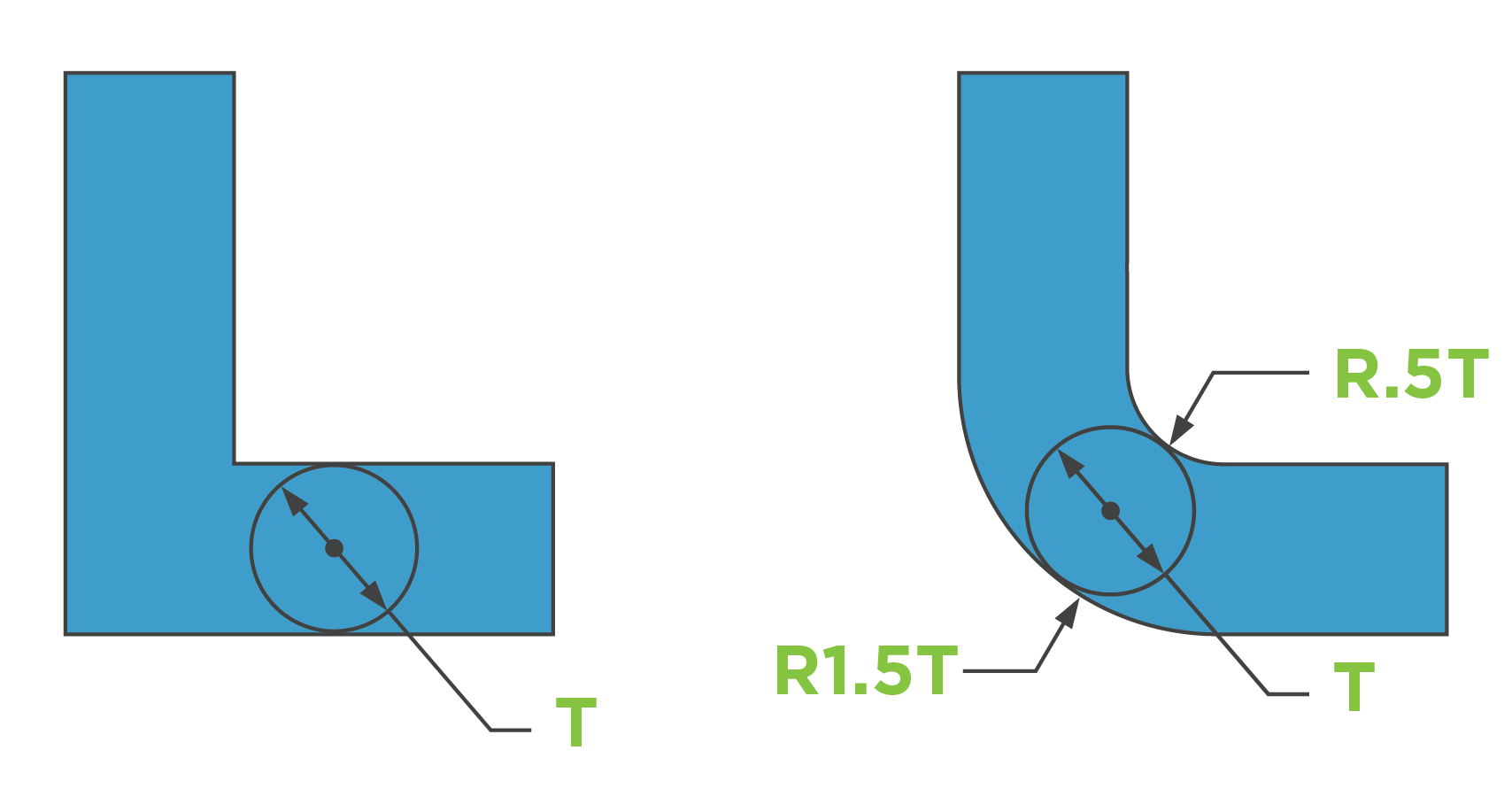

尖角具有較高的應力集中度,并且阻礙了塑性流動。圓角減少了應力集中,增強了金屬流動性。 在注射成型設計中添加拔模和半徑
對零件應用拔模和半徑對于正確設計壓鑄加工零件至關重要。牽伸有助于將零件從模具中脫模,從而減少零件表面上的阻力,因為材料會收縮到模具型芯上。有限的吃水??深度要求在頂出系統上施加過多的壓力,這可能會損壞零件,甚至可能損壞模具。
一個好的經驗法則是每1英寸的模腔深度使用1度的拔模深度,但這仍然可能不足,這取決于所選的材料和模具的功能。青蝠科技使用CNC銑削來制造模具中的大多數特征。我們制造過程的結果根據我們用于每個特征的立銑刀產生了獨特的壁厚和拔模角。這是我們的可制造性(DFM)分析設計特別有用的地方,因為我們的軟件分別查看每個零件特征并將其與我們的工具集進行比較。設計分析突出了可能需要增加吃水深度和厚度的零件幾何形狀。
另一方面,半徑不是壓鑄加工成型的必要,但出于幾個原因應將其應用于零件-消除零件上的尖角將改善材料流動性和零件完整性。
填充模腔的金屬在柔軟的拐角處流動得更好,就像河流一樣。河流沒有90度角,因為水流在內部和外部的拐角處形成,因此河流很容易流向最終目的地。類似地,塑料樹脂希望采用最小阻力的路徑以最小化材料和模具上的應力。半徑像吃水一樣,也有助于零件彈出,因為圓角減少了零件粘在模具中導致翹曲甚至斷裂的機會。
在零件設計過程中控制壁厚有助于管理零件的外觀,重量和強度。零件太厚會導致難看的下沉,翹曲和內部空隙(空氣囊)。為避免這種情況,材料已建議了壁厚準則-請記住,這只是一個一般規則,因為并非所有零件的壁厚均可能在圖表中所示的高端和低端。
上一篇:壓鑄成型中的外觀缺陷及其避免方法 下一篇:拔模提高鎂合金零件澆鑄成型的五種方法
文章來源:@青蝠科技 作者:青蝠科技
