設計壓鑄零件時要避免的9個錯誤
該技巧將幫助您改善零件設計，縮短運行時間，甚至可能節省一些成本。該列表來自我們的應用工程師在報價請求中經常看到的常見問題。這不是一個詳盡的清單（只有你最親近的親屬可以告訴你一切你做錯了），但它擊中了一些亮點。

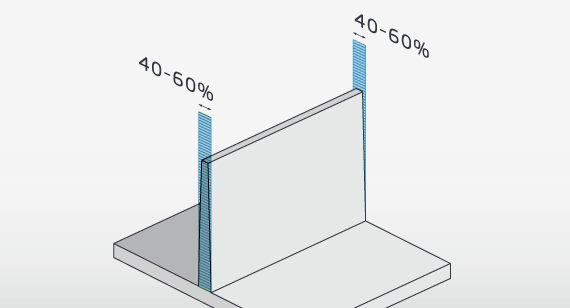

力爭使成型零件的壁厚均勻。如果確實需要在某些地方設計較薄的墻，則其寬度應不小于相鄰墻的寬度的40-60％。 1.避免成型件壁厚不均勻
在設計注塑件時，使壁厚盡可能接近均勻將使零件更堅固。否則，例如，較薄的區域將易于下陷和彎曲。如果需要在地方設計較薄的墻，則其寬度應不小于相鄰墻的寬度的40-60％。并要當心-有些材料對厚度的要求非常嚴格，以保持零件堅固。了解材料規格可以在以后減輕很多痛苦。
2.在成型過程中，從厚區域逐漸過渡到薄區域沒有人喜歡脆弱，下垂的部位，因此可以考慮一下一些有助于您避免的部位。從模具中彈出后，零件必須冷卻。薄區域不可避免地要比厚區域冷卻得快。溫差會產生薄弱區域，從而導致下陷和翹曲。解決方案是避免壁厚的急劇差異，這是我們剛剛談到的。相反，請在這些區域之間逐步過渡。您和您的部分將為您所做的感到高興。
3.小心使用C型成型零件不管您如何轉動，除非得到支持，否則C形零件本質上都是薄弱的。設計不良的模制件容易翹曲，特別是在使用玻璃填充材料時。纖維增強材料用于增強強度，還具有耐熱性。塑料中的纖維可抵消由于分子取向而導致的收縮效應，無論是在非晶態材料還是半結晶性材料中。但是纖維不會隨溫度變化而膨脹或收縮，因此，填充纖維的材料通常在其取向方向上收縮率降低。
由于纖維會導致成型件內的不均勻收縮，因此支撐的C形零件甚至比未填充的材料更易翹曲。

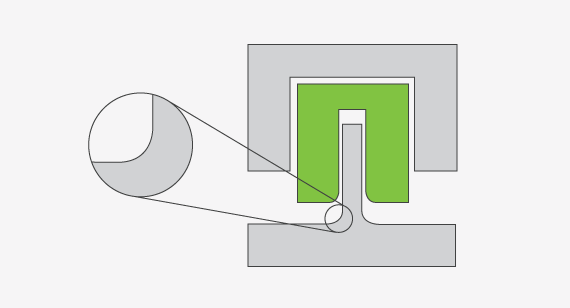

僅在必要的區域（例如，為了消除最終用戶可能接觸的零件表面上的尖銳邊緣）或在關鍵的功能區域（例如，組件的引出線）中，明智地構建半徑。 4.仔細考慮您的CAD文件格式
有時我們會得到從.STL文件轉換而來的CAD文件。雖然.STL文件可用于3D打印，但它們會在模制零件中產生問題。那是因為它們將零件的表面顯示為一系列三角形，而不是您在實際零件上發現的真實曲線。
最重要的是，我們將無法引用這些設計并將其發送回以請求更改，這會花費您很多時間。
相反，使用CAD軟件（例如SOLIDWORKS，Inventor，Pro-E，Catia或任何其他數量）將您的設計輸出為STEP文件，并清楚地定義厚度，然后就可以了。
5.明智地使用Radii進行壓鑄成型將半徑構建為零件可能是命中注定的命題。僅在必要的區域使用它們，例如，以消除最終用戶可能碰到的銳利邊緣，或在關鍵的功能區域（例如，組件的引入口）中使用它們。
在關鍵特征的內角使用一些半徑可以使幾何形狀更堅固。內半徑還可以幫助改善材料的流動方式。通常，正確放置角半徑可以創建更堅固的成型零件。
6.注意分型線和成型半徑分型線總是帶來有趣的設計和制造挑戰。通常，我們希望它們盡可能不引人注意，并且決定將它們放置在哪里是一項充滿美學和機械考慮的練習。但是要當心。如果嘗試在分型線周圍放置圓角或圓角，可能會在模具中產生不良的小凹痕，甚至出現飛邊。
7.盡可能消除成型零件的咬邊底切是使零件難以從模具中彈出的特征。有時，這些是使用諸如側向凸輪或拾取插件之類的技術創建的，但是由于成型成本和復雜性，它們增加了制造時間。如果可以消除咬邊，那肯定會加快制造時間。

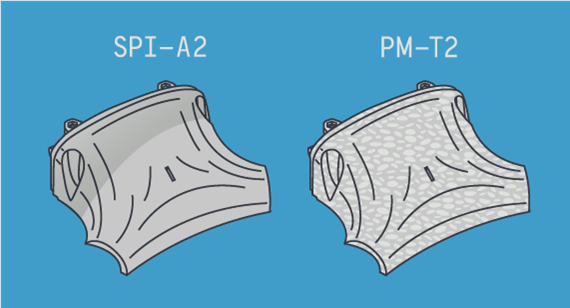

盡管青蝠科技會在需要時提供一系列可用的表面光潔度，但不一定總是需要化妝品光潔度，包括SPI-A2（是2級鉆石拋光級）和PM-T2，它提供了中等噴珠質感的光潔度。 8.確定是否需要化妝品涂飾
化妝品飾面可能是設計難題中最容易被忽視的部分。如果您不需要它們，請不要訂購。如有必要，您可以隨時返回并在以后的零件中添加裝飾性飾面。這是節省時間和費用的另一種方法。就是說，如果您有任何疑問，請隨時致電我們的應用工程師來討論特定的飾面等級。另外，不要忘記，完成特定目標需要比完成特定目標更長的時間。
9.將各部分視為單獨的報價裝配體代表零件的集合，有時您只希望引用和制造這些零件之一。即使您要為裝配中包含的每個元素定價，也應將每個零件視為單獨的報價。它使我們更容易弄清您想要報價的內容，這樣做將有助于加快報價過程。
總的一般壓鑄成型規則除了需要避免或仔細考慮的問題之外，這里還需要牢記一些最佳做法。如果沒有列出您應該做的一些事情，我們將無法瀏覽所有這些信息。
切斷角模具組件之間保持3度的切斷對于持久耐用的模具至關重要。
文字/雕刻
要在零件中凸起（壓紋）文字，請在模具設計中使用雕刻。磨入模具的文字將變成您自己的凸起文字。將文本研磨到模具中是一個快速的過程，從而縮短了周轉時間。還要保持至少0.020英寸（0.508毫米）的筆劃寬度，以獲取清晰的文本。

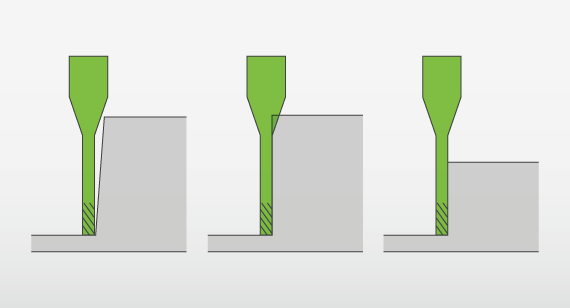

在設計中增加拔模斜度有助于促進零件從模具中彈出，并改善整體成型性。
拔模/厚度我們的標準注塑工藝依賴于高速銑削。作為一般經驗法則，每英寸深度使用1度拔模深度，并使用足夠的厚度以允許切刀穿透。
壓鑄的推拉
請記住避免不必要的咬邊（參見第7號）。與帶有附加組件或動作的模具相比，推/拉模具不僅可以節省您的錢，而且還可以增加您的快捷選擇權。
總結一下與往常一樣，沒有任何一個設計技巧可以涵蓋我們所看到的所有壓鑄成型錯誤，但這是“最佳”系列的開始。查看我們的壓鑄成型設計指南， 以確保您朝正確的方向前進。
